结构体内存对齐

先来看一个示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

package main

import (
	"fmt"
	"unsafe"
)

type struct1 struct {
	a bool
	b int64
	c bool
}

type struct2 struct {
	x bool
	y bool
	z int64
}

func main() {
	fmt.Printf("struct1   大小 %d 对齐系数 %d\n", unsafe.Sizeof(struct1{}), unsafe.Alignof(struct1{}))
	fmt.Printf("struct1.a 大小 %d 对齐系数 %d 偏移量 %d\n", unsafe.Sizeof(struct1{}.a), unsafe.Alignof(struct1{}.a), unsafe.Offsetof(struct1{}.a))
	fmt.Printf("struct1.b 大小 %d 对齐系数 %d 偏移量 %d\n", unsafe.Sizeof(struct1{}.b), unsafe.Alignof(struct1{}.b), unsafe.Offsetof(struct1{}.b))
	fmt.Printf("struct1.c 大小 %d 对齐系数 %d 偏移量 %d\n", unsafe.Sizeof(struct1{}.c), unsafe.Alignof(struct1{}.c), unsafe.Offsetof(struct1{}.c))

	fmt.Printf("\nstruct2   大小 %d 对齐系数 %d\n", unsafe.Sizeof(struct2{}), unsafe.Alignof(struct2{}))
	fmt.Printf("struct2.x 大小 %d 对齐系数 %d 偏移量 %d\n", unsafe.Sizeof(struct2{}.x), unsafe.Alignof(struct2{}.x), unsafe.Offsetof(struct2{}.x))
	fmt.Printf("struct2.y 大小 %d 对齐系数 %d 偏移量 %d\n", unsafe.Sizeof(struct2{}.y), unsafe.Alignof(struct2{}.y), unsafe.Offsetof(struct2{}.y))
	fmt.Printf("struct2.z 大小 %d 对齐系数 %d 偏移量 %d\n", unsafe.Sizeof(struct2{}.z), unsafe.Alignof(struct2{}.z), unsafe.Offsetof(struct2{}.z))

}

输出

1
2
3
4
5
6
7
8
9

struct1   大小 24 对齐系数 8
struct1.a 大小 1 对齐系数 1 偏移量 0
struct1.b 大小 8 对齐系数 8 偏移量 8
struct1.c 大小 1 对齐系数 1 偏移量 16

struct2   大小 16 对齐系数 8
struct2.x 大小 1 对齐系数 1 偏移量 0
struct2.y 大小 1 对齐系数 1 偏移量 1
struct2.z 大小 8 对齐系数 8 偏移量 8

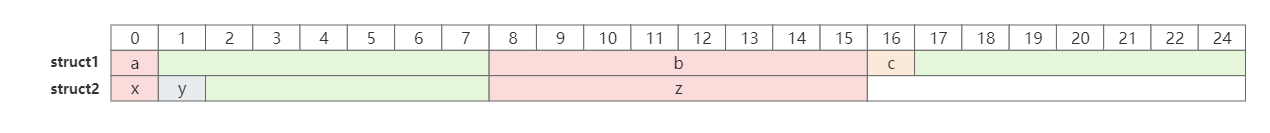

内存布局示例图：

先说下为什么要内存对齐

许多计算机系统对基本数据类型的合法地址做出了一些限制，要求某种类型对象的地址必须是某个值 K(通常是 2、4 或 8)的倍数。这种对齐限制简化了形成处理器和内存系统之间接口的硬件设计。例如，假设一个处理器总是从内存中取 8 个字节，则地址必须为 8 的倍数。如果我们能保证将所有的 int64 类型数据的地址对齐成 8 的倍数，那么就可以用一个内存操作来读或者写值了。否则，我们可能需要执行两次内存访问，因为对象可能被分放在两个 8 字节内存块中。

无论数据是否对齐，X86-64 硬件都能正确工作。不过，Intel 还是建议要对齐数据以提高内存系统的性能。

上面这段来自于 csapp 3.9.3 章节 ，通俗点说就是 cpu 读取一般是读取固定位数，CPU访问非对齐的内存时为何需要多次读取。

go 的内存对齐

For the numeric types, the following sizes are guaranteed:

1
2
3
4
5
6
7

type                                 size in bytes

byte, uint8, int8                     1
uint16, int16                         2
uint32, int32, float32                4
uint64, int64, float64, complex64     8
complex128                           16

The following minimal alignment properties are guaranteed:

• For a variable x of any type: unsafe.Alignof(x) is at least 1.
• For a variable x of struct type: unsafe.Alignof(x) is the largest of all the values unsafe.Alignof(x.f) for each field f of x, but at least 1.
• For a variable x of array type: unsafe.Alignof(x) is the same as the alignment of a variable of the array’s element type.

A struct or array type has size zero if it contains no fields (or elements, respectively) that have a size greater than zero. Two distinct zero-size variables may have the same address in memory.

对于数值类型，保证以下大小：

1
2
3
4
5
6
7

类型                                 大小（字节）

byte, uint8, int8                    1
uint16, int16                        2
uint32, int32, float32               4
uint64, int64, float64, complex64    8
complex128                          16

保证以下最小对齐属性：

• 对于任何类型的变量 x：unsafe.Alignof(x) 至少为 1。
• 对于结构体类型的变量 x：unsafe.Alignof(x) 是 x 中每个字段 f 的 unsafe.Alignof(x.f) 的最大值，但至少为 1。
• 对于数组类型的变量 x：unsafe.Alignof(x) 与数组元素类型的变量的对齐方式相同。

如果一个结构体或数组类型不包含大小大于零的字段（或元素），则其大小为零。两个不同的零大小变量在内存中可能有相同的地址。

为什么上面的结构体布局是这样

对于 struct1 来说 b 的对齐系数是 8 所以不能仅跟着 a 而是需要位于第 8 字节处 然后 c 位于第17字节处 struct1 的整体对齐系数是 8 所以需要在 struct1 后面填充 7 字节 使其满足 struct1 的对齐系数。

这里不知道大家会不会有疑问，反正本人是有，为什么 struct1 的后面要填充 7 个字节 。答案很简单 看下面这个操作你就明白了

1

var arr []struct1

如果 struct1 的后面不填充 7 个字节则无法保证 arr 里面结构体的内存对齐。 所以要要求结构体的大小是其偏移量的倍数。

疑问的解决来自于 stackoverflow

知道这个有什么作用

就像实例中看见的一样 同样是两个bool 一个 int64 字段的结构体，占用的内存大小却不一样，所以如果了解这个，写代码时你就可以节省内存。

也有一些开源工具是做这个的。

如structslop 但是我记得我还见过别的 一时没找见。

一个注意点。

当 struct{} 作为结构体最后一个字段时，需要内存对齐。因为如果有指针指向该字段, 返回的地址将在结构体之外，如果此指针一直存活不释放对应的内存，就会有内存泄露的问题（该内存不因结构体释放而释放）。
